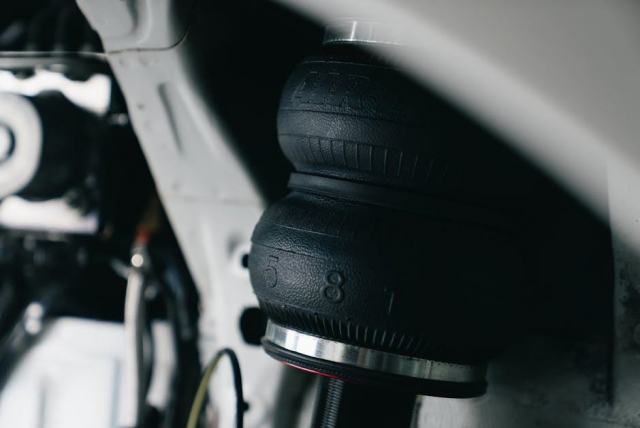

Pneumatique industrielle : de l'air comprimé au vérin, entretien et formation

La pneumatique industrielle est la technique qui transforme l'énergie de l'air comprimé, fourni par un compresseur, en mouvements de vérins et de pinces sur les machines de production. Elle exige un air traité, un réseau sans fuites et une formation solide des techniciens.

Pression d'atelier
Un réseau d'air comprimé distribue en général entre 6 et 7 bars, puis chaque machine réduit la pression au plus près de ses vérins.
Énergie
Le compresseur convertit l'essentiel de l'électricité qu'il consomme en chaleur : l'air comprimé compte parmi les énergies les plus chères de l'usine.
Droit à la formation
Une formation pneumatique peut être financée par le compte personnel de formation ou, pour un salarié, par l'opérateur de compétences de la branche.

Qu'est-ce que la pneumatique industrielle et où la rencontre-t-on ?

La pneumatique industrielle regroupe la production, le traitement, la distribution et l'utilisation d'un gaz sous pression, presque toujours de l'air, pour produire un effort ou un déplacement. Sa force tient à la simplicité de la technologie : l'air est disponible partout, il ne pollue pas la pièce en cas de fuite et il s'évacue dans l'atelier après usage, sans circuit de retour comme en hydraulique.

Les applications de la pneumatique couvrent la plupart des secteurs de l'industrie :

  • Assemblage et automatisation des processus : serrage, bridage, presses légères, transfert de pièces entre deux postes.
  • Agroalimentaire et pharmacie : l'air sec et filtré se tolère au contact des emballages, là où une fuite d'huile serait inacceptable.
  • Emballage et conditionnement : ventouses et générateurs de vide pour saisir cartons, sachets ou flacons.
  • Maintenance et outillage : visseuses, clés à chocs, soufflettes de nettoyage, meuleuses.
  • Robotique : pinces et préhenseurs montés en bout de bras robot.

Le choix de l'air plutôt que de l'électricité ou de l'huile se fait sur trois critères : l'effort à fournir, la précision de position recherchée et le coût de l'énergie pneumatique sur la durée de vie de la machine.

Comment fonctionne un circuit pneumatique, du compresseur à l'actionneur ?

Un circuit pneumatique suit toujours la même chaîne : production de l'air sous pression, traitement de l'air, distribution d'air dans l'atelier, commande par des distributeurs, puis conversion en mouvement par les actionneurs. Chaque maillon influence la fiabilité des suivants.

Production et traitement de l'air

La production d'air comprimé démarre au compresseur, à vis pour un débit continu ou à pistons pour un besoin intermittent ; le site détaille ces compresseurs à vis ou à pistons et leur dimensionnement. En sortie, l'air est chaud, chargé d'eau et parfois d'huile. Un sécheur frigorifique ou à adsorption abaisse son point de rosée, des filtres retiennent particules et aérosols, et un réservoir amortit les appels de débit. La norme ISO 8573-1 classe la qualité de l'air selon trois familles de polluants : particules, eau et huile.

Distribution d'air et conditionnement au poste

La distribution d'air se fait par un réseau en boucle, de préférence en aluminium ou en acier galvanisé, avec une légère pente et des purges aux points bas pour évacuer les condensats. À l'entrée de chaque machine, un groupe de conditionnement FRL (filtre, régulateur, lubrificateur) affine la filtration et stabilise la pression de l'air. Le lubrificateur tend à disparaître : la plupart des composants pneumatiques récents sont graissés à vie et fonctionnent en air sec non lubrifié.

Commande et actionneurs

Les distributeurs pneumatiques orientent l'air vers l'une ou l'autre chambre de l'actionneur. Leur désignation donne le nombre d'orifices puis de positions : un 3/2 commande un vérin simple effet, un 5/2 ou un 5/3 un vérin double effet. Pilotés par un automate à travers une électrovanne, ils forment l'électropneumatique, base de la plupart des machines automatisées. Les actionneurs, enfin, transforment la pression en force : vérins linéaires, vérins rotatifs, moteurs pneumatiques, pinces et ventouses.

Composants pneumatiques : le rôle de chaque organe

Les composants pneumatiques d'une installation se répartissent entre production, traitement, commande et puissance. Le tableau suivant les classe avec le point qui fait le plus souvent défaut en maintenance.

OrganeFonctionPoint de vigilance
CompresseurÉlever la pression de l'air aspiréMarche à vide prolongée, filtre d'aspiration colmaté
Sécheur et filtresRetirer eau, huile et particulesCartouches saturées, purges bloquées
RéservoirStocker l'air, lisser les pointes de débitCorrosion interne, suivi réglementaire
Groupe FRLFiltrer et réguler la pression au posteRéglage modifié sans trace, bol plein d'eau
DistributeurDiriger l'air vers les chambresTiroir collé par condensats, bobine grillée
VérinProduire un effort linéaireJoints de tige usés, amortissement déréglé
Raccords et tubesRelier les organesFuites aux raccords instantanés

Le vérin simple effet travaille dans un seul sens, le retour étant assuré par un ressort : il consomme moins d'air mais perd une partie de sa course et de sa force dans le ressort. Le vérin double effet reçoit l'air sur ses deux faces, ce qui donne un effort dans les deux sens et un réglage fin de la vitesse par limiteurs de débit. Les dimensions des vérins profilés sont normalisées par l'ISO 15552, ce qui permet de remplacer une marque par une autre sans reprendre la machine.

Pneumatique, hydraulique ou électrique : quel actionneur pour quel usage ?

La pneumatique se compare d'abord à l'hydraulique et aux axes électriques, car les trois technologies se disputent les mêmes mouvements. L'air reste imbattable pour des courses rapides entre deux butées et des efforts modérés ; l'huile reprend l'avantage dès que l'effort grimpe, comme l'explique la page sur l'hydraulique industrielle et ses vérins à huile.

CritèrePneumatiqueHydrauliqueÉlectrique
Niveau de pressionBasse pression, quelques barsHaute pression, plus de 100 barsSans objet
EffortFaible à moyenTrès élevéMoyen
PositionnementEntre butéesPrécis avec servovalveTrès précis, programmable
Coût d'achatBasÉlevéIntermédiaire à élevé
Rendement énergétiqueFaibleMoyenBon

En pratique, une même machine mélange souvent les trois : un axe électrique pour positionner, un vérin pneumatique pour brider, une presse hydraulique pour l'effort de formage.

Maintenance pneumatique : traquer les fuites avant les pannes

La maintenance pneumatique vise d'abord les fuites, car un réseau d'air comprimé fuit en permanence, y compris la nuit et le week-end si le compresseur reste en charge. Une fuite ne se voit pas et s'entend rarement dans le bruit de l'atelier : la détection par ultrasons, réalisée machines en marche, la localise au raccord près. Les campagnes de recherche de fuites sont d'autant plus rentables qu'elles sont répétées, car un réseau réparé recommence à fuire au fil des interventions.

L'entretien courant d'une installation pneumatique comprend :

  • la purge des condensats et le contrôle des purgeurs automatiques ;
  • le remplacement des éléments filtrants selon la perte de charge mesurée ;
  • le contrôle de la pression de l'air à chaque groupe FRL ;
  • le changement des joints de tige et des racleurs des vérins, avant la fuite interne qui ralentit les cycles ;
  • la vérification des silencieux d'échappement, qui colmatés freinent les actionneurs.

La maintenance prédictive gagne du terrain : capteurs de débit et de pression sur les lignes principales, suivi de la consommation d'air par machine, alertes lorsqu'un poste dérive. Ce suivi s'intègre au plan de maintenance industrielle de l'usine et donne une base chiffrée aux décisions de remplacement.

Optimiser l'utilisation de l'air comprimé et sa facture d'énergie

L'air comprimé coûte cher parce que le compresseur rejette sous forme de chaleur la plus grande partie de l'énergie électrique qu'il absorbe. Optimiser son utilisation revient à produire moins d'air, à le produire mieux et à récupérer ce qui se perd. Les leviers sont connus :

  • Abaisser la pression de consigne au juste besoin de la machine la plus exigeante, en traitant à part un poste isolé qui demande plus.
  • Équiper le compresseur d'un variateur de vitesse lorsque la demande fluctue, pour éviter la marche à vide.
  • Récupérer la chaleur du compresseur pour chauffer de l'eau ou un local.
  • Couper l'air des zones à l'arrêt par des vannes d'isolement commandées.
  • Remplacer les soufflettes par des buses à faible consommation.

Plusieurs de ces travaux ouvrent droit à une aide au titre des certificats d'économies d'énergie (CEE), notamment la récupération de chaleur sur un compresseur d'air (fiche standardisée IND-UT-103). Ils s'inscrivent dans une démarche plus large de gestion des consommations d'énergie de l'usine, à côté du chauffage et de l'éclairage.

Risques pneumatique : pression, bruit et sécurité des opérateurs

Les risques pneumatiques sont souvent sous-estimés, parce que l'air semble inoffensif. Un réseau sous pression stocke pourtant de l'énergie : un tube qui se désaccouple fouette, un vérin resté sous pression peut bouger après coupure, une soufflette dirigée vers la peau peut provoquer une injection d'air. L'INRS consacre plusieurs fiches à ces dangers et au bruit des échappements.

Avant toute intervention de maintenance, la consignation pneumatique impose d'isoler l'alimentation, de purger l'air résiduel en aval et de vérifier l'absence de pression sur le circuit. Les réservoirs d'air sont des équipements sous pression : leur suivi en service (inspections et requalifications périodiques) relève de l'arrêté du 20 novembre 2017. Côté conception, la norme NF EN ISO 4414 fixe les règles de sécurité des transmissions pneumatiques sur machine.

Comment se former à la pneumatique industrielle ?

Une formation pneumatique s'adresse aux techniciens de maintenance, aux opérateurs régleurs et aux automaticiens qui interviennent sur des machines à air comprimé. La formation pneumatique de base couvre les rappels de physique (pression, débit, loi des gaz), la lecture de schéma selon l'ISO 1219, les composants pneumatiques et le câblage d'un circuit sur banc. Une formation électropneumatique ajoute la commande par automate et le diagnostic des électrovannes.

Formation courte ou parcours certifiant

Deux formats coexistent sur le marché de la formation professionnelle. La formation courte, de deux à cinq jours en centre ou en intra-entreprise, met à niveau un technicien sur une technologie précise. Le parcours certifiant, du bac pro maintenance des systèmes de production au BTS maintenance des systèmes, intègre la pneumatique dans une formation maintenance complète. Les centres qui forment à l'industrie maintenance industrielle proposent souvent la pneumatique avec la formation automatisme, la formation variateurs de vitesse, la formation robot ou la formation soudage. Pour situer ces cursus les uns par rapport aux autres, voir le panorama des formations en mécanique industrielle, du CAP à l'ingénieur.

Financer sa formation : droit et aides

Le financement d'une formation en pneumatique industrielle passe par trois voies, selon la situation de la personne à former. Le compte personnel de formation ouvre un droit mobilisable pour une formation éligible, enregistrée au Répertoire national ou au Répertoire spécifique. Pour un salarié, l'opérateur de compétences de la branche, OPCO 2i dans l'industrie, peut prendre en charge une formation inscrite au plan de développement des compétences. Un demandeur d'emploi peut obtenir une aide de France Travail. Avant de s'inscrire, vérifier que l'organisme de formation est certifié Qualiopi, condition pour accéder aux financements publics et mutualisés.

Pneumatique en atelier : trois questions de terrain

Quelle pression régler sur un réseau d'air comprimé d'atelier ?

Un réseau d'atelier se règle le plus souvent entre 6 et 7 bars en sortie de production, puis chaque machine abaisse la pression à son besoin par un régulateur. Monter la consigne pour compenser une chute en bout de ligne cache un réseau sous-dimensionné ou des fuites.

Faut-il encore lubrifier l'air comprimé ?

Les composants pneumatiques récents sont pour la plupart graissés à vie et prévus pour un air sec non lubrifié. Une fois lubrifié, un composant doit le rester, car l'huile a lavé sa graisse d'origine.

Qui fabrique les composants pour l'air comprimé ?

La fabrication de composants pour l'air comprimé est assurée par des industriels spécialisés, comme Festo, SMC, Parker, Emerson avec la marque Aventics ou Camozzi, tandis que les compresseurs viennent d'autres constructeurs. Les dimensions normalisées des vérins et des raccords rendent la plupart des pièces interchangeables.
