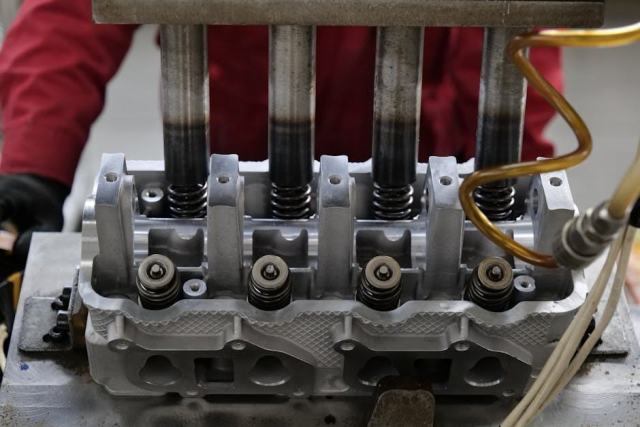

Sur une ligne de production, un système de lubrification industriel amène l'huile ou la graisse à chaque point de lubrification, en bonne quantité et au bon moment. Ce lubrifiant maintient un film entre les surfaces en mouvement, réduit l'usure des composants et allonge la durée de vie de la machine industrielle.
- Lubrifiant
- Huile industrielle classée par grade ISO VG, ou graisse classée par consistance NLGI, choisie selon la charge, la vitesse et la température.
- Système
- Graissage manuel, graisseur automatique monopoint, système centralisé simple ligne, progressif, double ligne ou air-huile.
- Organisation
- Un plan de graissage qui fixe, pour chaque point, le produit, la quantité, la fréquence et la méthode.
Pourquoi la lubrification conditionne la disponibilité des machines
La lubrification industrielle sépare deux surfaces en contact par un film lubrifiant pour réduire le frottement entre elles. Sans ce film, le métal frotte sur le métal : la température monte, les aspérités s'arrachent, l'usure s'accélère et le composant finit par gripper. Un roulement, une glissière ou un engrenage ne tombe presque jamais en panne d'un coup ; il se dégrade, et une lubrification absente, excessive ou polluée est l'une des premières causes de cette dégradation selon les fabricants de roulements comme SKF.
Le lubrifiant assure plusieurs fonctions à la fois :
- réduction de frottement et donc de l'énergie consommée par la transmission ;
- film protecteur contre la corrosion et l'humidité ;
- évacuation de la chaleur, surtout avec une circulation d'huile ;
- étanchéité et barrière contre les poussières et les copeaux, rôle typique de la graisse ;
- transport des particules d'usure vers un filtre, dans les circuits à huile.
L'importance de la lubrification se mesure donc moins en litres consommés qu'en arrêts évités. Les lubrifiants assurent une lubrification correcte seulement si trois conditions sont réunies : le bon produit, la bonne quantité de lubrifiant, et un apport régulier. C'est précisément ce que règle un système de lubrification bien choisi, et c'est pourquoi la lubrification fait partie intégrante de la maintenance industrielle préventive et de ses indicateurs.
Quels sont les types de lubrifiants industriels ?
Les lubrifiants industriels se répartissent en trois familles : les huiles, les graisses et les lubrifiants solides ou secs. Chaque type de lubrifiant répond à des conditions d'application précises, et une même usine en emploie souvent une dizaine de références.
L'huile industrielle et ses grades ISO VG
Une huile industrielle se compose d'une huile de base (minérale, synthétique ou végétale) et d'additifs : antiusure, extrême pression, antioxydants, anticorrosion, antimousse. Sa viscosité est classée par la norme ISO 3448 en grades ISO VG, qui correspondent à la viscosité cinématique moyenne en mm²/s à 40 °C. Plus la charge est forte et la vitesse lente, plus le grade utilisé est élevé.
| Grade ISO VG | Application courante | Famille d'huile |
|---|---|---|
| VG 10 à 32 | broches rapides de machines-outils, circuits de lubrification air huile | huile de broche |
| VG 32 à 68 | centrales et vérins, compresseurs | huile hydraulique, huile de compresseur |
| VG 68 à 220 | glissières, réducteurs à vitesse moyenne | huile de glissière, huile d'engrenage |
| VG 220 à 680 | réducteurs lents et chargés, engrenages ouverts | huile d'engrenage extrême pression |
Les huiles synthétiques (polyalphaoléfines, esters, polyglycols) gardent une viscosité plus stable quand la température varie et vieillissent moins vite que les huiles minérales ; leurs additifs anti-oxydation et leur résistance au cisaillement comptent autant que la base dans les applications à haute température. Leur durée de vie en service est plus longue, au prix d'une compatibilité à vérifier avec les joints et les peintures. Une huile moteur, enfin, n'a pas sa place dans un réducteur ou une centrale hydraulique : ses additifs détergents sont formulés pour la combustion, pas pour les engrenages. Pour les opérations de coupe, l'huile entière ou l'émulsion huile eau relèvent d'une autre logique, celle du fluide de coupe en usinage, émulsion ou huile entière, et l'usinage à sec reste réservé à certains couples matière-outil.
La graisse et sa consistance NLGI
Une graisse est une huile de base épaissie par un savon (lithium, lithium complexe, calcium, aluminium complexe) ou par un épaississant non savon comme la polyurée. L'épaississant agit comme une éponge : il retient l'huile et la libère au contact des surfaces en mouvement. La consistance est classée de NLGI 000 (presque fluide) à NLGI 6 (très ferme) ; le grade NLGI 2 est le plus utilisé pour les paliers, tandis que les grades 00 et 0 circulent mieux dans les systèmes centralisés.
La graisse convient là où l'huile ne resterait pas en place : roulements à vitesse modérée, articulations, axes, cardans, guidages exposés aux poussières. La lubrification des roulements à billes et à rouleaux en service se fait d'ailleurs majoritairement à la graisse. Dans l'industrie alimentaire, les lubrifiants homologués NSF H1 sont exigés partout où un contact accidentel avec le produit est possible.
Lubrifiants secs et cas particuliers
Le bisulfure de molybdène, le graphite ou le PTFE forment un film sec utile aux températures très élevées, sous vide ou quand l'huile retiendrait la poussière. Les pièces sous haute tension électrique ou les chaînes de fours relèvent souvent de ces produits spécifiques. Chaque secteur a ses contraintes : les engins de chantier et les équipements de carrière demandent une forte résistance à l'eau et à la contamination par les poussières, le secteur papetier une bonne tenue à la vapeur, l'agroalimentaire des additifs compatibles avec un contact fortuit.
Comment fonctionne un système de lubrification automatique ?
Un système de lubrification automatique comprend une pompe ou un réservoir, un dispositif de dosage, un réseau de tuyauteries et une commande qui déclenche les cycles. Il remplace la tournée du graisseur par une distribution régulière, machine en marche, sur tous les points de lubrification reliés.
La lubrification constante qu'il procure est son principal intérêt : de petites doses fréquentes maintiennent un film stable, là où le graissage manuel alterne excès et manque. Un excès de graisse n'est pas sans risque ; dans un roulement, il fait chauffer le palier par brassage et peut endommager les joints.
Graisseur automatique monopoint
Le graisseur automatique monopoint est une cartouche autonome vissée sur le point à lubrifier. Une cellule électrochimique ou un moteur électrique pousse la graisse sur une durée réglée, de quelques semaines à un an. C'est la solution d'entrée pour un point isolé ou difficile d'accès, comme un palier de ventilateur en toiture.
Système centralisé simple ligne, double ligne ou progressif
Un système centralisé dessert, depuis une seule pompe, des dizaines voire des centaines de points :
- simple ligne : une conduite principale mise sous pression alimente des injecteurs ou des doseurs volumétriques, chacun délivrant sa dose réglée ; adapté aux machines compactes et aux équipements dont chaque injecteur se règle séparément ;
- progressif : des distributeurs à pistons répartissent le lubrifiant point par point, dans un ordre fixe ; un point bouché bloque la séquence, ce qui rend la panne facile à détecter ;
- double ligne : deux conduites alternativement sous pression, conçues pour les grandes distances et les installations lourdes (aciéries, cimenteries, presses).
Les fabricants proposent une large gamme de pompes et de distributeurs : la combinaison simple ligne double ligne se rencontre sur les grands sites, avec une pompe par zone.
Circulation d'huile et lubrification air huile
La circulation d'huile renvoie le lubrifiant au réservoir après passage dans le palier, via un filtre et parfois un refroidisseur : elle lubrifie et refroidit à la fois, ce qui convient aux paliers lisses de turbines et aux gros réducteurs. La lubrification air huile, elle, transporte des gouttelettes d'huile par un flux d'air comprimé jusqu'aux roulements de broches à très haute vitesse, qui ne supportent ni graisse ni bain d'huile.
Comment choisir un système de lubrification adapté à ses besoins ?
Le choix d'un système de lubrification part de l'inventaire des machines : nombre de points, distance entre eux, type de lubrifiant, conditions de fonctionnement et accessibilité. Ce guide de choix tient en quatre questions, posées machine par machine.
- Combien de points, et où ? Un ou deux points isolés justifient un graisseur monopoint ; au-delà d'une dizaine de points regroupés, un système centralisé devient pertinent.
- Huile ou graisse ? Le besoin de refroidir ou la vitesse élevée orientent vers l'huile ; l'exposition aux poussières et les vitesses modérées vers la graisse.
- Quelles conditions ? Température, humidité, lavage, atmosphère explosive ou contact alimentaire restreignent les produits et les matériels.
- Quel niveau de surveillance ? Un contrôleur de pression, un capteur de cycle ou un niveau bas raccordé à l'automate signalent une panne avant qu'elle ne coûte un roulement.
| Solution | Lubrifiant | Nombre de points | Point fort | Limite |
|---|---|---|---|---|
| Lubrification manuelle | huile ou graisse | quelques-uns | aucun investissement | doses irrégulières, oublis |
| Graisseur monopoint | graisse, parfois huile | un par appareil | pose immédiate | cartouches à remplacer |
| Simple ligne | huile ou graisse fluide | dizaines | doses réglables par point | distances courtes |
| Progressif | graisse NLGI 000 à 2 | dizaines à une centaine | contrôle de chaque point | un blocage arrête tout le circuit |
| Double ligne | graisse | centaines | grandes distances | installation lourde |
| Air-huile | huile fluide | quelques roulements | très hautes vitesses | air comprimé propre et sec |
Pour un réducteur à bain d'huile, aucun système n'est nécessaire : le carter sert de réservoir et les engrenages droits ou hélicoïdaux du carter entraînent l'huile vers les dentures et les paliers. Le travail porte alors sur le niveau, la vidange et l'analyse d'huile.
Quels points de lubrification surveiller en priorité ?
Les points de lubrification à surveiller en premier sont ceux dont la défaillance arrête la ligne : roulements de moteurs et de broches, guidages linéaires, réducteurs, chaînes de convoyeurs et articulations de presses. Une tournée de surveillance relève plusieurs signes :
- température anormale d'un palier, mesurée au thermomètre infrarouge ;
- bruit ou vibration en hausse, détecté par analyse vibratoire ou ultrasons ;
- niveau d'huile, couleur, présence d'eau ou de mousse ;
- graisse durcie ou noircie au niveau des joints, fuites ;
- tuyauterie écrasée, raccord desserré, distributeur bloqué sur un système centralisé.
L'analyse d'huile en laboratoire complète ces contrôles sur les gros réservoirs : viscosité, teneur en eau, comptage de particules et métaux d'usure indiquent à la fois l'état du lubrifiant et celui de la machine.
Mettre en place un système de lubrification, étape par étape
La mise en place d'un système de lubrification commence par un plan de graissage, avant tout achat de matériel. Ce document recense chaque machine et, pour chaque point : le produit, la quantité, la fréquence et la méthode d'apport.
- Inventaire : relever tous les points sur chaque machine, avec les préconisations du constructeur.
- Rationalisation : réduire le nombre de références de lubrifiants pour éviter les mélanges incompatibles entre épaississants.
- Calcul des doses : quantité et intervalle selon la taille du roulement, la vitesse et la température, à partir des méthodes publiées par les fabricants.
- Choix technique : point par point, manuel, monopoint ou centralisé, en regroupant les points par zone.
- Installation : tuyauteries protégées, purge de l'air, premier remplissage de chaque point à la main avant la mise en service.
- Suivi : contrôles intégrés au plan de maintenance, étiquetage couleur des points et des récipients pour éviter les erreurs de produit.
Dans l'industrie 4.0, la commande du système remonte ses alarmes vers la supervision, et la lubrification et graissage deviennent des données : cycles réalisés, pression, niveaux, consommation.
Lubrification centralisée : les avantages, et ce qu'elle n'apporte pas
Un système centralisé distribue de petites doses régulières sans arrêter la machine ni exposer un technicien à des points dangereux ou en hauteur. Il garantit un fonctionnement plus stable des paliers et supprime les oublis de la tournée manuelle. Les fabricants mettent aussi en avant une consommation de lubrifiant mieux maîtrisée, puisque chaque dose est calibrée.
Un système centralisé ne corrige pas un mauvais choix de produit ni une dose mal calculée : il les applique avec régularité. Il ajoute aussi ses propres organes à entretenir (pompe, filtres, distributeurs, tuyaux), qui entrent à leur tour dans la maintenance. Un raccord métallique desserré ou un filtre colmaté laisse entrer la contamination dans tout le réseau : protéger l'environnement de la pompe et vérifier l'étanchéité à chaque intervention améliore la fiabilité de la distribution. L'achat d'une centrale s'accompagne aussi d'une assistance du fabricant pour la mise en service et la formation de l'équipe. Sur une machine de quelques points facilement accessibles, la lubrification manuelle bien organisée reste souvent la solution la plus raisonnable.
Graissage des machines industrielles : cas concrets à trancher
Peut-on mélanger deux graisses différentes ?
Mélanger deux graisses est déconseillé tant que leur compatibilité n'est pas vérifiée : certains épaississants, comme la polyurée et certains savons de lithium, peuvent ramollir ou durcir une fois mélangés. Avant de changer de produit, il faut purger l'ancienne graisse du point.
Faut-il préférer une huile synthétique à une huile minérale ?
Une huile synthétique se justifie quand la température varie fortement ou que les intervalles de vidange doivent être allongés. Pour un réducteur à température stable, une huile minérale de bon grade convient, à condition de respecter le grade ISO VG prescrit par le constructeur.
Quelle quantité de graisse mettre dans un roulement ?
La quantité de graisse dépend du diamètre extérieur et de la largeur du roulement : les fabricants publient des formules de calcul pour la regraisse. Un roulement trop rempli chauffe ; la cavité ne doit être garnie que partiellement, selon la vitesse.
