Usinage : de l'enlèvement de matière à la pièce finie

L'usinage désigne l'ensemble des procédés de fabrication qui donnent sa forme à une pièce par enlèvement de matière, sous forme de copeaux. Un outil de coupe, plus dur que la matière travaillée, retire progressivement l'excédent d'un brut jusqu'à obtenir la géométrie et la précision voulues. C'est le procédé de mise en forme le plus répandu en mécanique, et celui qui atteint les tolérances les plus serrées.

Le principe : enlever de la matière, pas la déformer

Cette définition par soustraction distingue l'usinage des autres familles de fabrication. La fonderie et l'injection donnent la forme par moulage, la forge et l'emboutissage par déformation plastique, la fabrication additive par ajout de couches. L'usinage, lui, part d'un volume plus grand que la pièce finale et retire ce qui dépasse.

Le retrait s'opère par cisaillement. Sous l'effort de l'arête tranchante, la matière se déforme puis rompt le long d'un plan, formant un copeau qui s'évacue. Cette mécanique explique deux contraintes permanentes de l'atelier : la chaleur dégagée à l'interface, qui use l'outil et dilate la pièce, et l'évacuation des copeaux, dont l'accumulation dégrade l'état de surface et peut casser l'arête.

Elle explique aussi le coût. Toute matière retirée a été achetée puis transformée en déchet, et le temps d'usinage se paie à la minute de machine. C'est pourquoi le choix du brut, barre, tôle, pièce moulée ou forgée, pèse autant que le choix du procédé.

Travail de forme et travail d'enveloppe

La classification technique la plus utile ne distingue pas les machines mais la manière dont la géométrie est obtenue. Elle sépare deux méthodes.

Dans le travail de forme, la surface reproduit le profil de l'outil. Un outil à saigner génère une gorge à son image, une fraise de forme creuse une rainure profilée. La géométrie dépend directement de l'affûtage : un outil usé transmet son défaut à toutes les pièces suivantes, ce qui rend le contrôle dimensionnel d'autant plus important.

Dans le travail d'enveloppe, la surface résulte de l'enveloppe des positions successives de l'arête. Un simple outil pointu, déplacé le long d'une trajectoire, engendre un cylindre, un cône ou une forme quelconque. La géométrie ne dépend plus de l'outil mais du mouvement, ce qui explique la souplesse de la commande numérique : changer de pièce revient à changer de programme, pas d'outillage.

Les opérations d'usinage principales

Quatre grandes familles couvrent l'essentiel de la production, et chacune correspond à un mouvement de coupe distinct.

Le tournage met la pièce en rotation devant un outil fixe en rotation. Il engendre naturellement les surfaces de révolution : arbres, alésages, filetages, gorges, cônes. C'est le procédé le plus économique pour toute pièce cylindrique, et le tour reste la machine de base de tout atelier de mécanique.

Le fraisage inverse les rôles : l'outil tourne, la pièce se déplace sous lui. La fraise, munie de plusieurs dents, engendre des surfaces planes, des épaulements, des poches et des formes complexes. Cette polyvalence en fait le procédé dominant dès qu'une pièce sort de la révolution.

Le perçage et ses opérations dérivées, alésage, taraudage, lamage, chanfreinage, traitent les trous. On les distingue parce que leurs conditions de coupe et leurs difficultés d'évacuation de copeaux leur sont propres : un forage profond exige un arrosage par le centre de l'outil.

La rectification, enfin, procède par abrasion avec une meule plutôt que par une arête définie. Elle intervient en finition, après traitement thermique, quand la dureté interdit la coupe classique ou que la tolérance descend sous ce que les autres procédés atteignent.

Machines conventionnelles et centres d'usinage CNC

Une machine-outil conventionnelle est pilotée manuellement : l'opérateur agit sur les manivelles et lit les tambours gradués. Elle reste pertinente pour la pièce unitaire, la réparation et la formation, où le temps de programmation dépasserait celui de la fabrication.

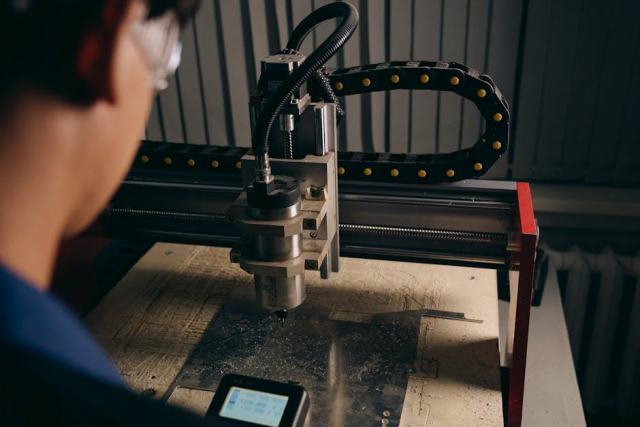

Les machines CNC, à commande numérique, exécutent un programme qui décrit les trajectoires. Le langage utilisé reste le code ISO, ou code G, complété par les langages propres à chaque constructeur et généré par les logiciels de fabrication assistée par ordinateur. L'usinage CNC apporte la répétabilité : la centième pièce est identique à la première, ce qu'aucun opérateur ne garantit à la main.

Les centres d'usinage poussent cette logique plus loin en regroupant plusieurs opérations sur une même machine, grâce à un magasin d'outils et un changeur automatique. Un centre trois axes déplace l'outil selon trois directions perpendiculaires. Un centre cinq axes y ajoute deux rotations, ce qui permet d'attaquer une forme sous n'importe quelle orientation et, surtout, de réduire le nombre de reprises. Chaque démontage réintroduisant une erreur de reprise, faire toutes les faces en une seule mise en position améliore la précision autant que la productivité.

Les outils de coupe et leurs matériaux

La performance d'un usinage tient d'abord à l'outil. Trois familles de matériaux se partagent l'essentiel des applications.

L'acier rapide, ou HSS, reste tenace et peu coûteux. Il accepte les chocs et les conditions instables, mais perd sa dureté vers cinq à six cents degrés, ce qui plafonne sa vitesse de coupe. Les forets et les tarauds l'utilisent encore largement.

Le carbure métallique, obtenu par frittage, conserve sa dureté bien au-delà et autorise des vitesses trois à cinq fois supérieures, au prix d'une plus grande fragilité. Il est utilisé le plus souvent sous forme de plaquettes rapportées, remplacées dès l'usure sans toucher au corps d'outil. Les nuances de carbure sont normalisées par lettres, avec un code couleur international : P pour les aciers, M pour les inoxydables, K pour les fontes, N pour l'aluminium et les non-ferreux, S pour les superalliages réfractaires, H pour les matériaux durcis. Employer une nuance P sur de l'aluminium provoque un collage de la matière sur l'arête, défaut fréquent et facile à éviter.

Les matériaux ultra-durs, céramiques, nitrure de bore cubique et diamant polycristallin, occupent les cas extrêmes : très grande vitesse, matériaux trempés, ou séries longues sur alliages abrasifs. Leur coût les réserve à des productions où le gain de temps le justifie.

Les paramètres de coupe

Trois grandeurs gouvernent chaque opération, et leur réglage décide autant de la qualité que de la durée de vie de l'outil.

La vitesse de coupe, exprimée en mètres par minute, mesure la vitesse relative entre l'arête et la matière. Elle se convertit en fréquence de rotation en fonction du diamètre : plus la pièce ou la fraise est grande, plus la broche tourne lentement à vitesse de coupe égale. C'est le paramètre qui influence le plus l'usure, une augmentation modeste réduisant fortement la durée de vie.

L'avance détermine le déplacement par tour ou par dent. Elle pilote l'épaisseur du copeau et la rugosité obtenue : une avance faible affine l'état de surface mais allonge le temps et fait travailler l'outil dans la zone d'écrouissage, où il s'use sans couper.

La profondeur de passe fixe l'épaisseur de matière retirée à chaque passage. On distingue les passes d'ébauche, qui privilégient le débit, des passes de finition, faibles, destinées à la cote et à la finition de surface.

Mise et maintien en position

Avant de couper, il faut fixer. Une pièce libre dans l'espace possède six degrés de liberté, trois translations et trois rotations, et l'usinage exige de les supprimer tous. La règle dite des trois-deux-un décrit la solution la plus courante : un appui plan sur trois points bloque trois degrés, une orientation sur deux points en bloque deux, une butée sur un point supprime le dernier.

Cette mise en position est théorique ; le maintien en position la rend effective par serrage. L'erreur classique consiste à serrer sur une surface non usinée, ou à comprimer une pièce mince qui se déforme sous l'effort puis reprend sa forme une fois libérée, hors tolérance. Sur les pièces fragiles, un montage à plusieurs appuis répartis, voire un bridage sous vide, résout ce qu'aucun réglage machine ne corrigera.

Quels matériaux s'usinent, et comment

Presque toutes les matières solides s'usinent, mais leur comportement diffère radicalement. On parle d'usinabilité pour désigner cette aptitude, qui combine effort de coupe, usure provoquée, qualité de surface obtenue et forme des copeaux.

Les aciers de construction couvrent la majorité des pièces mécaniques et servent de référence. Les aciers inoxydables austénitiques, eux, s'écrouissent sous l'outil et évacuent mal la chaleur, ce qui impose des avances soutenues et un arrosage abondant. L'aluminium s'usine vite mais colle à l'arête et exige des outils à grand angle de coupe et des géométries dégageant le copeau. Les fontes, fragiles, produisent des copeaux courts et une poussière abrasive. Le titane et les superalliages, mauvais conducteurs, concentrent la chaleur sur l'arête et réclament des vitesses faibles avec des outils spécifiques.

Les plastiques techniques et les composites posent un problème inverse : leur faible tenue en température fait fondre la matière plutôt que la couper si les conditions sont mal choisies, et les fibres de carbone ou de verre usent les outils bien plus vite qu'un acier. Le choix du procédé se fait donc avec la matière, jamais après elle. La page consacrée aux matériaux mécaniques détaille ces familles.

Le décolletage, l'usinage de très grande série

Le décolletage désigne l'usinage de pièces de révolution produites en très grande série à partir de barres, sur des tours automatiques. Son nom vient du geste final : la pièce achevée est séparée, décollée, de la barre qui l'alimente, et le cycle recommence sans intervention. Un tour de décolletage moderne produit ainsi des milliers de pièces par jour sans que l'opérateur touche à la matière.

La technique se distingue par sa capacité à réaliser des pièces de petite dimension avec un rapport longueur sur diamètre élevé. Les tours à poupée mobile, dits de type suisse, déplacent la barre à travers un canon de guidage placé au plus près de l'outil, ce qui supprime la flexion et permet d'usiner des pièces fines qu'un tour classique ferait vibrer. Cette architecture est utilisée pour tout ce qui est long et mince : axes, vis, connecteurs, implants.

Le décolletage alimente des secteurs entiers. L'automobile en consomme pour l'injection et la transmission, l'aéronautique pour la visserie de structure, l'industrie médicale pour les composants d'implants et d'instruments, le ferroviaire et l'énergie pour la robinetterie et les raccords. La vallée de l'Arve, en Haute-Savoie, reste le bassin historique français de cette spécialité.

Ce qui change avec la grande série, c'est l'économie du réglage. Sur une pièce unitaire, le temps de préparation domine ; sur cent mille pièces, il devient négligeable et chaque seconde de cycle compte. Un gain d'une demi-seconde par pièce représente près de quatorze heures de machine sur une série de cent mille, ce qui justifie des outillages dédiés que la petite série ne pourrait jamais amortir.

Précision, tolérances et état de surface

La cote nominale d'un plan n'a aucun sens sans son intervalle de tolérance. Le système ISO définit des classes normalisées, resserrées à mesure que le numéro diminue. Un usinage courant en tournage ou en fraisage tient couramment les classes moyennes ; descendre plus bas suppose une rectification, un alésage de finition ou un rodage, avec le coût correspondant.

L'état de surface se mesure séparément, le plus souvent par la rugosité arithmétique Ra exprimée en micromètres. Une surface tournée ou fraisée en finition se situe usuellement autour du micromètre, une surface rectifiée nettement en dessous. Spécifier une rugosité inutilement fine sur un plan est l'une des causes les plus fréquentes de surcoût, au même titre qu'une tolérance trop serrée demandée par habitude plutôt que par fonction.

La vérification relève de la métrologie et du contrôle qualité : pied à coulisse et micromètre pour les cotes simples, machine à mesurer tridimensionnelle pour les géométries complexes, avec des instruments dont l'incertitude doit rester très inférieure à la tolérance vérifiée.

De la conception au copeau : la chaîne numérique

Une pièce usinée aujourd'hui naît rarement d'un plan papier. Elle suit une chaîne continue qui va du modèle à la machine, et comprendre ses étapes évite bien des erreurs attribuées à tort à l'atelier.

La conception assistée par ordinateur produit d'abord un modèle tridimensionnel, accompagné d'un plan coté portant les tolérances et les états de surface fonctionnels. C'est à ce stade que se décide l'essentiel du coût, car la géométrie détermine le nombre de reprises et les outils nécessaires.

La fabrication assistée par ordinateur reprend ce modèle et calcule les trajectoires : choix des outils, ordre des opérations, stratégies d'ébauche et de finition, conditions de coupe. Le résultat est ensuite traduit en code machine par un post-processeur propre à chaque couple machine et directeur de commande, opération qui explique qu'un programme ne se transfère pas tel quel d'un centre à un autre.

Vient enfin la simulation, qui rejoue le programme en tenant compte de la table, des brides et de la géométrie réelle du montage. Elle détecte les collisions avant qu'elles ne cassent une broche, et vérifie que les axes atteignent bien toutes les positions demandées. Cette étape, souvent négligée sur les petites séries, coûte quelques minutes et évite des réparations qui se chiffrent en semaines d'immobilisation.

Autour de cette chaîne travaillent des métiers distincts : le technicien méthodes, qui définit la gamme de fabrication, le programmeur, qui construit les trajectoires, et l'opérateur régleur, qui monte les outils, corrige les jauges et surveille l'usure. Les normes internationales encadrent le langage commun de tous ces intervenants, des tolérances dimensionnelles aux symboles d'état de surface portés sur le plan.

Ce qui détermine le prix d'un usinage

Le coût d'une pièce usinée se décompose en quelques postes dont les proportions varient fortement selon la série. Le temps machine domine sur les pièces complexes, la matière sur les pièces massives ou en alliage coûteux, la programmation et la préparation sur les petites séries, où elles se répartissent sur peu de pièces.

Cette structure explique un effet contre-intuitif : le prix unitaire s'effondre entre l'unité et la centaine, parce que la préparation se dilue, puis se stabilise. Demander un devis pour une pièce isolée et en déduire le prix d'une série mène donc à une estimation très pessimiste.

Trois leviers réduisent réellement la facture, et aucun ne consiste à négocier. Simplifier la géométrie pour supprimer une reprise, élargir les tolérances non fonctionnelles, et choisir un brut proche de la forme finale. Ces arbitrages se font à la conception ; une fois le plan figé, la marge de manœuvre de l'atelier est faible.

Questions fréquentes sur l'usinage

Qu'est-ce que l'usinage exactement ?
L'usinage est un procédé de fabrication qui donne sa forme à une pièce en retirant de la matière sous forme de copeaux, à l'aide d'un outil de coupe plus dur que le matériau travaillé. Il s'oppose aux procédés par déformation, comme la forge, et par ajout, comme la fabrication additive.

Quels sont les principaux types d'usinage ?
Les quatre familles principales sont le tournage, qui met la pièce en rotation, le fraisage, où l'outil tourne, le perçage et ses opérations dérivées, et la rectification, qui procède par abrasion. On les classe aussi selon que la forme vient de l'outil, en travail de forme, ou de sa trajectoire, en travail d'enveloppe.

Quelle différence entre usinage conventionnel et usinage CNC ?
Une machine conventionnelle est pilotée manuellement par un opérateur, tandis qu'une machine CNC exécute un programme décrivant les trajectoires. La commande numérique apporte la répétabilité et permet des formes complexes, mais suppose un temps de programmation qui la rend moins pertinente pour une pièce unitaire.

Comment choisir la nuance de son outil de coupe ?
Les nuances de carbure sont normalisées par lettres selon la matière visée : P pour les aciers, M pour les inoxydables, K pour les fontes, N pour l'aluminium et les non-ferreux, S pour les superalliages, H pour les matériaux durcis. Utiliser une nuance prévue pour l'acier sur de l'aluminium provoque un collage de matière sur l'arête.

Quelle précision peut-on attendre d'un usinage ?
Un tournage ou un fraisage de finition tient couramment des tolérances de quelques centièmes de millimètre avec une rugosité de l'ordre du micromètre. Descendre en dessous suppose une opération de rectification ou de rodage, dont le coût est nettement supérieur.

Comment obtenir un devis d'usinage fiable ?
Un devis exploitable suppose un plan coté avec les tolérances et les états de surface fonctionnels, la matière précisée, la quantité et la cadence souhaitées. Indiquer la quantité est déterminant, car le prix unitaire varie fortement entre la pièce unitaire et la série, la préparation se répartissant sur le nombre de pièces.

Tous les matériaux peuvent-ils être usinés ?
Presque tous les solides s'usinent, mais avec des difficultés très inégales. Les aciers de construction servent de référence, l'aluminium s'usine vite mais colle, les inoxydables s'écrouissent sous l'outil, le titane concentre la chaleur, et les composites à fibres usent les outils bien plus rapidement que les métaux.
