Une rugosité Ra de 0,8 µm signifie que le profil d'une surface s'écarte en moyenne de 0,8 micromètre de sa ligne moyenne, sur une longueur de mesure fixée par la norme. Cette moyenne arithmétique est la caractéristique d'état de surface la plus inscrite sur les plans, et la plus souvent surspécifiée.
- Ra : moyenne des écarts absolus du profil à sa ligne moyenne, en micromètres, calculée sur la longueur de base.
- Rz : hauteur maximale du profil, du pic le plus haut au creux le plus profond ; il voit la rayure isolée que le Ra lisse.
- Mesure : rugosimètre à palpeur ou instrument optique, avec un filtre et une longueur d'évaluation qui changent le résultat.
- Spécification : partir de la fonction de la surface, car chaque cran plus fin ajoute en général une opération.
Qu'est-ce que la rugosité Ra et comment se calcule-t-elle ?
La rugosité Ra est l'écart moyen arithmétique du profil : on relève la hauteur du profil point par point le long d'une ligne de mesure, on trace la ligne moyenne qui partage ce profil en aires égales au-dessus et au-dessous, puis on fait la moyenne des écarts en valeur absolue. Le résultat s'exprime en micromètres (µm). Le Ra appartient à la famille des paramètres de rugosité « R », calculés sur le profil filtré, et c'est le paramètre de base de la métrologie des états de surface en atelier, celui que presque tous les rugosimètres affichent en premier.
Sa force tient à sa stabilité : une moyenne bouge peu d'une mesure à l'autre, ce qui en fait un bon indicateur de suivi de production. Sa faiblesse découle de la même propriété. Deux surfaces de même Ra peuvent avoir une texture de la surface très différente : l'une régulière, l'autre lisse mais traversée de quelques rayures profondes. La moyenne ne dit rien de la forme des pics et des creux, ni de leur répartition.
La formule du Ra, avec un exemple chiffré
La définition mathématique du Ra est l'intégrale de la valeur absolue de la hauteur z(x) le long de la longueur de base l, divisée par cette longueur : Ra = (1/l) ∫ |z(x)| dx. Sur un relevé discret, cela revient à additionner les écarts absolus des points et à diviser par leur nombre. Prenons un exemple volontairement simple de cinq points, déjà rapportés à la ligne moyenne : +2, -1, +3, -2 et -2 µm. Leur somme fait zéro, ce qui confirme la position de la ligne moyenne. La somme des valeurs absolues vaut 10 µm, donc Ra = 10 / 5 = 2 µm.
La moyenne quadratique Rq se calcule sur les mêmes points, en élevant chaque écart au carré : (4 + 1 + 9 + 4 + 4) / 5 = 4,4, dont la racine donne Rq ≈ 2,10 µm. Rq pèse davantage les grands écarts que Ra, ce qui explique qu'il soit toujours au moins égal à Ra. Pour un profil parfaitement sinusoïdal, le rapport Rq / Ra vaut π / (2√2), soit environ 1,11. Un rugosimètre fait exactement ce calcul, mais sur des milliers de points et après filtrage du profil.
Ra, Rq, Rz, Rt : quelle différence entre les paramètres de rugosité ?
La différence entre Ra et Rz résume à elle seule le débat sur les paramètres de rugosité. Ra est une moyenne des écarts, Rz une hauteur : la somme de la hauteur maximale de pic (Rp) et de la profondeur maximale de creux (Rv) sur une longueur de base. Dans le système ISO 4287, le Rz affiché par les appareils est la moyenne des valeurs obtenues sur cinq longueurs de base consécutives. Le Rt, lui, prend la hauteur totale du profil sur toute la longueur d'évaluation : un seul pic ou un seul creux anormal suffit à le faire grimper.
Ces paramètres ne se remplacent pas les uns les autres. Une rayure profonde change peu le Ra, beaucoup le Rz et encore plus le Rt. C'est la raison d'être des spécifications doubles, Ra et Rz, sur les surfaces qui travaillent en étanchéité ou en fatigue.
| Paramètre | Ce qu'il calcule | Sensibilité aux défauts isolés |
|---|---|---|
| Ra | Moyenne arithmétique des écarts absolus à la ligne moyenne | Faible |
| Rq | Moyenne quadratique des écarts | Un peu plus forte que Ra |
| Rp / Rv | Hauteur maximale de pic / profondeur maximale de creux | Forte, chacun d'un côté de la ligne moyenne |
| Rz | Hauteur maximale du profil (Rp + Rv) sur la longueur de base | Forte |
| Rt | Hauteur totale du profil sur la longueur d'évaluation | Très forte |
| Rsm | Largeur moyenne des éléments du profil | Renseigne sur l'espacement, pas sur la hauteur |
Courbe portante et distribution d'amplitude : ce que la moyenne ne montre pas
La courbe portante, dite aussi courbe d'Abbott-Firestone, complète le Ra quand la fonction de la surface est critique. Elle trace, pour chaque niveau de coupe du profil, le taux de longueur portante : la proportion de la longueur qui serait en contact si l'on arasait les pics jusqu'à ce niveau. Le paramètre Rmr exprime ce taux à une profondeur donnée. Une courbe qui monte vite signale un plateau porteur entaillé de vallées profondes, la forme recherchée pour une chemise de cylindre : les plateaux portent la charge, les vallées retiennent l'huile. La série ISO 13565 décrit ces paramètres pour les surfaces à plateaux (Rk, Rpk, Rvk).
La distribution d'amplitude des hauteurs apporte un autre indicateur. Son asymétrie, Rsk, est négative quand le profil est fait de plateaux et de creux, positive quand il est hérissé de pics. Deux surfaces de même Ra, l'une à Rsk négatif et l'autre à Rsk positif, n'auront ni la même usure en rodage ni la même qualité de frottement. Le kurtosis, Rku, mesure la proportion de pics ou de creux extrêmes. Ces caractéristiques demandent un profilomètre capable de calculer la courbe et un échantillonnage assez dense du profil.
Profil primaire, rugosité et ondulation : ce que le filtre sépare
Le profil primaire est le relevé brut du palpeur, une fois retirée la forme nominale de la pièce (une droite, un cercle). Il mélange trois échelles d'irrégularité : la forme, l'ondulation, laissée par les vibrations de la machine ou la flexion de la pièce, et la rugosité, laissée par l'arête de l'outil ou les grains de la meule. Les paramètres « P » se calculent sur ce profil primaire, les paramètres « W » sur l'ondulation et les paramètres « R » sur la rugosité seule.
La séparation se fait par un filtre gaussien caractérisé par sa longueur d'onde de coupure, notée λc. Tout ce qui ondule plus lentement que λc est considéré comme de l'ondulation et retiré du profil de rugosité. Le choix de λc n'a donc rien de cosmétique : une coupure trop courte retire une partie de la rugosité réelle et fait baisser le Ra, une coupure trop longue y réintroduit de l'ondulation et le fait monter. Deux mesures d'une même surface ne se comparent qu'à filtre identique. Un second filtre, λs, élimine à l'autre bout les très courtes longueurs d'onde que la pointe du palpeur ne peut de toute façon pas suivre.
Sur une tôle laminée ou une pièce mince, l'ondulation du profil primaire peut dépasser largement la rugosité : sans le bon cutoff, l'indicateur affiché mélange les deux et la précision de la mesure devient illusoire. Les rapports de mesure sérieux indiquent donc toujours λc à côté de la valeur, de même que le profil primaire brut quand l'application est critique.
Comment mesurer la rugosité d'une surface ?
La rugosité d'une surface se mesure avec un instrument de mesure qui relève un profil ou une topographie, puis calcule les paramètres. Trois familles de méthodes coexistent en atelier et en laboratoire, avec des usages distincts, et le plan de contrôle qualité de la pièce dit laquelle s'impose.

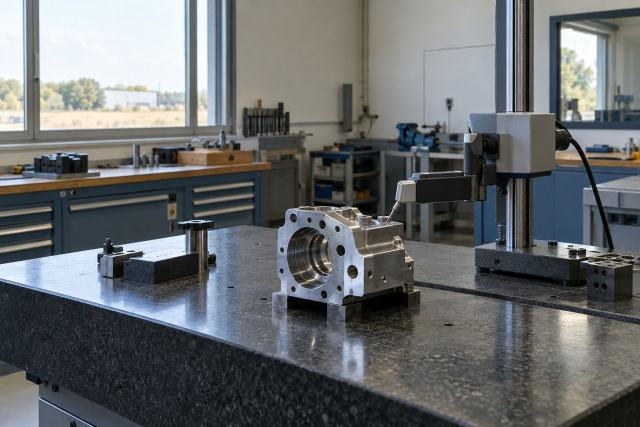

Le rugosimètre à palpeur, la référence par contact
Le rugosimètre à contact déplace une pointe en diamant le long de la surface et enregistre ses mouvements verticaux. La norme ISO 3274 décrit ces appareils : pointe conique de 60° ou 90°, rayon de pointe nominal de 2, 5 ou 10 µm. C'est la technique sur laquelle reposent les définitions normalisées des paramètres, ce qui en fait la méthode de référence en cas de litige. Les modèles portables se posent directement sur la pièce en machine ; les modèles d'établi, plus stables, servent au laboratoire. Leur limite tient au contact lui-même : la pointe ne descend pas dans un creux plus étroit qu'elle et peut marquer un matériau tendre.
Les instruments optiques, sans contact
L'interférométrie en lumière blanche, la microscopie confocale et la variation focale mesurent une zone entière au lieu d'une ligne. Un microscope confocal ou un interféromètre utilise la lumière au lieu d'une pointe, ce qui supprime tout effet de contact. Elles conviennent aux matériaux fragiles, aux pièces très lisses et aux textures dont on veut une image complète. Leurs résultats relèvent souvent des paramètres surfaciques de la norme ISO 25178 (Sa, Sz), qui ne se comparent pas directement aux paramètres de profil.
Le comparateur visio-tactile
Les plaquettes étalons, usinées par procédé à différentes valeurs de Ra, permettent une évaluation à l'ongle et à l'œil. Elles donnent un ordre de grandeur rapide, jamais une mesure.
Longueur de base et longueur d'évaluation : régler la mesure
La longueur de base est la portion de profil sur laquelle on calcule un paramètre ; elle est égale à la longueur d'onde de coupure λc. La longueur d'évaluation regroupe en général cinq longueurs de base, et la course réelle du palpeur ajoute de part et d'autre une zone de mise en route que l'appareil ne compte pas. Dans le système ISO 4288, la coupure se choisit d'après la valeur de Ra attendue, pour des profils non périodiques :
- Ra de 0,006 à 0,02 µm : λc = 0,08 mm, longueur d'évaluation 0,4 mm ;
- Ra de 0,02 à 0,1 µm : λc = 0,25 mm, longueur d'évaluation 1,25 mm ;
- Ra de 0,1 à 2 µm : λc = 0,8 mm, longueur d'évaluation 4 mm ;
- Ra de 2 à 10 µm : λc = 2,5 mm, longueur d'évaluation 12,5 mm ;
- Ra de 10 à 80 µm : λc = 8 mm, longueur d'évaluation 40 mm.
La plupart des pièces usinées tombent dans la tranche 0,8 mm, d'où la valeur par défaut proposée par les appareils. La mesure se fait perpendiculairement aux stries de l'usinage, là où le profil varie le plus ; mesurer dans le sens des stries donne un Ra artificiellement bas. Il faut aussi plusieurs relevés à des endroits différents, parce qu'une surface n'est jamais homogène.
Normes ISO de rugosité : de l'ISO 1302 à l'ISO 21920
Les normes de rugosité de profil ont été refondues en 2021. La série ISO 21920 regroupe désormais l'indication sur les dessins (partie 1, qui remplace l'ISO 1302), les termes, définitions et paramètres (partie 2, qui remplace l'ISO 4287) et les opérateurs de spécification, c'est-à-dire les règles de filtrage et de longueur par défaut (partie 3, qui remplace l'ISO 4288). Cette norme ISO 21920 a modifié certaines définitions et valeurs par défaut. Une même valeur de Ra inscrite sur un plan ancien et sur un plan récent peut donc appeler des conditions de mesure différentes : citer la norme dans le cartouche ou la note générale évite le malentendu entre le bureau d'études et le contrôle. La mise à jour s'inscrit dans les normes ISO utiles à une entreprise de mécanique, au même titre que les tolérances géométriques.
Sur un plan au format ISO 1302, le symbole de base est une coche ; un trait horizontal indique qu'un enlèvement de matière est exigé, un cercle qu'il est interdit. La valeur s'écrit sur le symbole, avec éventuellement le procédé, la longueur d'évaluation et le sens des stries. Une particularité souvent ignorée : sauf mention « max », la règle par défaut tolère jusqu'à 16 % de valeurs mesurées au-dessus de la limite. Écrire « Ra max 1,6 » change donc le contrôle, puisqu'aucune mesure ne peut alors dépasser la valeur.
Interpréter les valeurs de rugosité : classes et tableau de conversion
Les valeurs de rugosité se lisent par paliers plutôt que de façon continue. L'ancienne norme ISO 1302 désignait ces paliers par des classes N, encore présentes sur beaucoup de plans et dans les ateliers ; chaque classe correspond à peu près au double de la précédente. Le tableau ci-après donne la valeur de Ra en micromètres et en micropouces (1 µm vaut environ 39,37 µin, l'unité des plans américains) et les procédés qui atteignent couramment chaque palier. Ces procédés sont des ordres de grandeur : les conditions de coupe, le matériau et l'outil déplacent la valeur obtenue d'un palier ou deux.
| Classe | Ra (µm) | Ra (µin) | Procédés courants |
|---|---|---|---|
| N11 à N10 | 25 à 12,5 | 1000 à 500 | Fonderie au sable, sciage, ébauche grossière |
| N9 à N8 | 6,3 à 3,2 | 250 à 125 | Ébauche et demi-finition en tournage ou fraisage CNC |
| N7 à N6 | 1,6 à 0,8 | 63 à 32 | Finition soignée à l'outil, alésage, rectification courante |
| N5 à N4 | 0,4 à 0,2 | 16 à 8 | Rectification fine, rodage |
| N3 à N1 | 0,1 à 0,025 | 4 à 1 | Superfinition, polissage, pièces d'optique ou de calibre |
Aucun tableau ne convertit rigoureusement un Ra en Rz. Les tables d'atelier qui proposent un facteur de quatre à sept supposent un profil régulier ; sur une surface rodée ou porteuse de rayures, le rapport change complètement. La seule conversion fiable reste la mesure des deux paramètres.
Vitesse d'avance, rayon de bec et vitesse de coupe : d'où vient le Ra en usinage CNC
En tournage, la rugosité théorique se déduit de la géométrie : l'outil laisse une succession d'arcs de cercle dont le pas est l'avance par tour f et le rayon celui du bec r. La hauteur maximale théorique vaut environ f² / (8r), et le Ra d'un tel profil régulier en représente à peu près le quart, d'où la formule d'atelier Ra ≈ f² / (32r). Doubler l'avance multiplie donc la rugosité par quatre, alors que doubler le rayon de bec la divise par deux. Cette relation explique pourquoi les plaquettes dites de finition à arête « wiper » existent : leur arête aplatie lisse les crêtes et autorise une avance plus forte pour la même rugosité. Les réglages du tour en tournage de finition partent de ce calcul.
La réalité s'écarte de la théorie. Une vitesse de coupe trop basse favorise l'arête rapportée sur les aciers doux, qui arrache la matière et dégrade la surface ; l'usure de l'outil, les vibrations et la lubrification jouent aussi. En fraisage CNC, le pas transversal, le faux-rond de la fraise et la stratégie de parcours laissent leurs propres marques. Le calcul donne une borne basse, l'essai sur la machine donne la valeur réelle.
Dans une fabrication en série, la qualité de surface se suit comme une cote : une dérive du Ra sur les pièces successives est souvent le premier indicateur d'usure d'une plaquette, bien avant qu'une dimension ne sorte de sa tolérance. Chaque application a ses exigences spécifiques, et une gamme de fabrication bien construite place la mesure de rugosité au moment où elle peut encore déclencher un changement d'outil.
Plus lisse n'est pas toujours mieux
Une surface plus lisse n'est pas automatiquement une meilleure surface, et c'est l'aspect qui surprend le plus. Une surface destinée à recevoir un collage ou une peinture a besoin d'accroche : trop polie, elle tient moins bien. Une portée lubrifiée a besoin de micro-cavités qui retiennent l'huile ; parfaitement lisse, elle chasse le film et grippe plus vite. Les chemises de moteur sont ainsi pierrées en croisillons pour garder de l'huile. À l'inverse, une portée d'étanchéité statique ou une zone sollicitée en fatigue justifient une finition poussée, car la moindre entaille y devient une amorce de fissure. La bonne question n'est donc pas quel Ra viser, mais ce que la surface doit faire.
Le sens des stries compte autant que leur profondeur
Une surface usinée porte la trace de l'outil, et cette trace a une direction. Sur une portée de joint, des stries orientées dans le sens de la fuite créent un chemin pour le fluide, quel que soit le Ra atteint. Ces stries orientées expliquent que certaines portées de joint à lèvre soient rectifiées en plongée, sans pas d'hélice, ou finies par un procédé qui ne laisse pas d'orientation privilégiée. Le symbole de rugosité prévoit d'ailleurs l'indication de l'orientation des stries : parallèles, perpendiculaires, croisées, multidirectionnelles, circulaires ou radiales.
Moulage par injection et fonderie : l'état de surface vient de l'outillage
Dans un processus de fabrication par moulage par injection, la pièce plastique reproduit la surface du moule. Spécifier la rugosité de la pièce revient donc à spécifier la finition de surface de l'empreinte : polissage miroir pour une pièce transparente, grainage ou texture d'électroérosion pour un aspect mat qui masque les rayures. Les textures d'électroérosion sont souvent désignées par l'échelle VDI 3400, où chaque grade se relie au Ra par la formule VDI = 20 log (Ra / 0,1 µm) : le grade 12 correspond à un Ra de 0,4 µm, le grade 30 à un Ra d'environ 3,2 µm. En fonderie, la rugosité dépend du type de moule : le sable laisse une peau rugueuse, la cire perdue ou la coquille une surface plus fine, et les portées fonctionnelles sont reprises en usinage. Les matériaux changent aussi la donne : un aluminium tendre s'usine lisse mais se raye facilement, un acier trempé se rectifie plutôt qu'il ne se tourne.
Spécifier la rugosité sur un plan sans la surpayer
Une rugosité trop fine se paie sans se voir. La progression des coûts n'est pas linéaire : passer d'une ébauche à une finition se joue sur les conditions de coupe et l'outil ; descendre encore suppose généralement une opération supplémentaire, rectification puis rodage ou polissage. Le coût suit cette logique par paliers, et non proportionnellement au chiffre demandé. Une valeur deux fois plus fine que le besoin réel peut ajouter une opération entière sans rien améliorer du fonctionnement, ce qui pèse sur le devis de toutes les opérations d'usinage de la pièce.
- Indiquer la rugosité seulement sur les surfaces fonctionnelles, et une valeur générale plus large pour le reste.
- Associer à Ra un Rz ou un Rmax quand une rayure isolée serait gênante (étanchéité, fatigue, frottement).
- Préciser le procédé attendu ou l'orientation des stries lorsque la fonction en dépend.
- Citer la norme de référence et, si besoin, la mention « max » pour exclure la règle des 16 %.
Sans ces précisions, deux ateliers respectant strictement la même valeur peuvent livrer des pièces qui se comportent différemment, sans qu'aucun des deux soit en faute.
Écart entre rugosimètres, étanchéité et unité du Ra
Pourquoi deux rugosimètres donnent-ils des Ra différents sur la même pièce ?
Deux rugosimètres donnent rarement la même valeur s'ils n'utilisent pas le même filtre, la même coupure λc, la même longueur d'évaluation et le même rayon de pointe. L'endroit et la direction du relevé comptent aussi. À réglages identiques et après vérification sur un étalon, l'écart doit devenir faible.
Un Ra plus faible garantit-il une meilleure étanchéité ?
Un Ra faible ne garantit pas l'étanchéité. Une rayure isolée ou des stries hélicoïdales orientées vers l'extérieur suffisent à créer une fuite. Pour une portée de joint, il faut contrôler aussi un paramètre de hauteur comme Rz et l'absence d'orientation des stries.
Quelle est l'unité de la rugosité Ra ?
La rugosité Ra s'exprime en micromètres (µm) sur les plans européens et en micropouces (µin) sur les plans américains ; 1 µm vaut environ 39,37 µin, donc un Ra de 0,8 µm correspond à environ 32 µin.
