Monter un roulement sur un arbre : méthodes, outillage et contrôles

Un roulement mal monté s'use avant d'avoir travaillé. Le montage mécanique de roulements fait passer l'effort par la bague ajustée sur l'arbre ou dans le logement, jamais par les billes. Charge, ajustement, jeu et type de roulement fixent la méthode de montage : à froid, thermique ou hydraulique.

Pourquoi le montage fixe la durée de vie d'un roulement

La durée de vie d'un roulement se calcule à partir de sa charge dynamique de base et de la charge réelle qu'il subit, mais ce calcul suppose une pièce correctement posée. SKF, l'un des principaux fabricants mondiaux, attribue environ 16 % des défaillances prématurées de roulements à un mauvais montage, le plus souvent par la force brute ou par un outillage inadapté. Une bague frappée au marteau, un roulement enfoncé en poussant sur la mauvaise bague ou un arbre aux cotes hors tolérance suffisent à marquer les pistes dès la mise en place.

Ces marques d'indentation, régulièrement espacées au pas des billes ou des rouleaux, deviennent des points de départ d'écaillage dès que la machine tourne. Le roulement ne casse pas tout de suite : il chauffe, devient bruyant, puis se dégrade en quelques semaines au lieu de tenir des années. Le montage n'est donc pas une opération secondaire de fin de chantier. Il conditionne la façon dont la charge se répartit sur les éléments roulants, le jeu de fonctionnement, l'échauffement et la tenue de la lubrification.

Un bon montage commence avant même de toucher la pièce : vérifier la désignation du roulement, mesurer l'arbre et le logement, choisir la méthode d'installation adaptée à la taille de l'alésage et au type d'ajustement, puis préparer un outillage propre. La plupart des erreurs graves viennent d'une étape sautée, pas d'un manque de savoir-faire. Le roulement s'inscrit dans une chaîne d'organes, et ses voisins, engrenages, poulies ou accouplements, décrits avec les roulements et organes de transmission d'une ligne d'arbre, subissent eux aussi les conséquences d'une pose ratée.

Quels types de roulements faut-il savoir monter ?

Chaque type de roulement impose ses précautions de montage, parce que la géométrie des éléments roulants détermine la direction des efforts qu'il accepte et la façon dont il se sépare ou non en plusieurs pièces. Le choix du type de roulement relève de la conception, mais l'atelier doit savoir reconnaître ce qu'il a entre les mains avant de le monter.

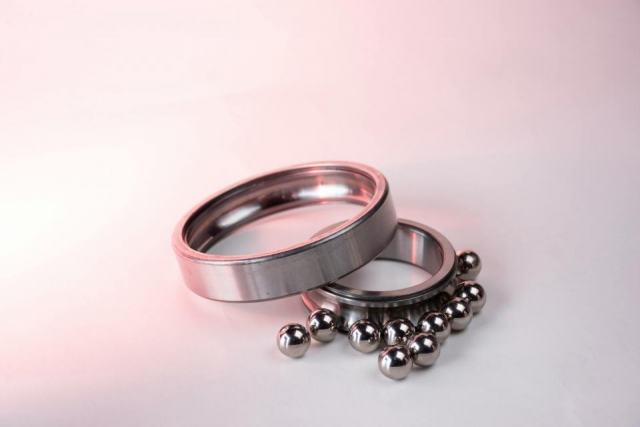

Roulements à billes radiaux

Le roulement à billes radial à une rangée, des séries 6000, 6200 ou 6300, reste le plus courant. Il supporte une charge radiale et une charge axiale modérée dans les deux sens, à vitesse de rotation élevée. Il n'est pas séparable : la bague intérieure, la bague extérieure, les billes et la cage forment un ensemble. Quand on le monte serré sur l'arbre, l'effort doit donc passer par la bague intérieure seule ; quand il est serré dans le logement, par la bague extérieure seule. Pousser sur l'autre bague transmet l'effort par les billes et marque les pistes.

Roulements à rouleaux cylindriques, coniques et à contact oblique

Les roulements à rouleaux cylindriques portent de fortes charges radiales et sont en général séparables : la bague intérieure se monte d'un côté, la bague extérieure avec la cage et les rouleaux de l'autre. Le montage est plus simple, mais l'assemblage final doit se faire sans faire glisser les rouleaux en biais sur la piste, sinon des rayures longitudinales apparaissent. Les roulements à rouleaux coniques et les roulements à billes à contact oblique encaissent des efforts axiaux importants dans un seul sens ; ils se montent par paires, dos à dos (montage en O) ou face à face (montage en X), et leur jeu se règle au montage. Les roulements à rotule sur billes ou sur rouleaux tolèrent un défaut d'alignement entre l'arbre et le logement ; les plus gros existent avec un alésage conique, posés sur un manchon de serrage.

Les roulements radiaux portent surtout une charge radiale ; les roulements axiaux, ou butées, ne portent qu'une charge axiale et se montent avec une rondelle d'arbre et une rondelle de logement à ne pas inverser. Une butée montée à l'envers tourne, mais frotte et chauffe dès les premières heures de fonctionnement. À propos des butées à billes, la rondelle d'arbre se reconnaît à son alésage plus petit, ajusté sur l'arbre, alors que la rondelle de logement laisse un jeu autour de lui. Les joints et les bagues d'étanchéité qui protègent le roulement se montent eux aussi avec une douille, lèvre orientée vers l'extérieur pour une étanchéité contre la pollution.

Comment choisir l'ajustement de la bague sur l'arbre et dans le logement ?

L'ajustement d'une bague de roulement se choisit d'après le mouvement de la bague par rapport à la direction de la charge, et non d'après la bague qui tourne dans la machine. Une bague soumise à une charge tournante, c'est-à-dire une charge dont la direction se déplace sur toute sa circonférence, doit être montée serrée : sinon elle se met à tourner lentement sur sa portée, phénomène appelé laminage ou cheminement, qui use l'arbre ou le logement et produit de la corrosion de contact. Une bague soumise à une charge de direction fixe par rapport à elle peut recevoir un ajustement plus libre.

Dans le cas le plus fréquent, un arbre tournant avec une charge de direction fixe, par exemple le poids d'un rotor ou la tension d'une courroie, la bague intérieure tourne par rapport à la charge : elle est montée serrée sur l'arbre, avec des tolérances de type k5, m5 ou n5 selon l'intensité de la charge. La bague extérieure, fixe par rapport à la charge, reçoit un ajustement glissant ou incertain dans le logement, en H7 ou JS7, qui facilite le démontage et laisse au palier libre la possibilité de coulisser. Pour retrouver le jeu ou le serrage réel derrière ces lettres, la méthode est la même que pour lire un ajustement H7 g6 : comparer les écarts de l'alésage et de l'arbre.

Ces classes sont des repères ; les catalogues des fabricants donnent la tolérance exacte selon le diamètre, le type de roulement, la charge relative et la matière du logement. Un logement en alliage léger, qui se dilate davantage que l'acier, demande par exemple un serrage plus fort à froid. Un ajustement trop serré réduit le jeu interne jusqu'à précharger le roulement ; un ajustement trop lâche laisse la bague cheminer. Les deux erreurs se payent en échauffement et en durée de vie.

Palier fixe et palier libre : organiser le montage d'un arbre

Un arbre guidé par deux roulements doit être positionné axialement par un seul d'entre eux, le palier fixe, tandis que l'autre, le palier libre, laisse l'arbre se dilater. Un arbre en acier de 500 mm qui s'échauffe de 40 °C s'allonge d'environ 0,2 mm, d'après le coefficient de dilatation de l'acier (environ 12 micromètres par mètre et par degré). Si les deux roulements sont bloqués axialement, cet allongement se transforme en effort axial parasite qui charge les pistes en permanence.

Le palier fixe arrête les deux bagues dans les deux sens : épaulement d'arbre, écrou à encoches avec rondelle frein ou anneau élastique côté arbre, épaulement de logement et couvercle côté extérieur. Le palier libre se réalise de deux façons : soit avec un roulement dont la bague extérieure coulisse dans un logement à ajustement glissant, soit avec un roulement à rouleaux cylindriques sans épaulement sur une bague, qui absorbe le déplacement à l'intérieur même du roulement. Cette seconde solution évite que la bague extérieure se grippe dans son logement après quelques mois de fonctionnement.

Les paires de roulements à rouleaux coniques ou à contact oblique forment un autre type de liaison : chacun des deux roulements arrête l'arbre dans un sens, et c'est le réglage de l'écrou ou des cales qui fixe le jeu axial de l'ensemble. Le montage en O, plus rigide face au basculement, convient aux arbres en porte-à-faux ; le montage en X tolère mieux un léger défaut d'alignement. Du point de vue cinématique, le palier fixe réalise une liaison rotule ou pivot selon le roulement, et le palier libre une liaison linéaire annulaire : c'est l'association des deux qui donne au guidage en rotation sa liaison pivot. Les moyens de fixation axiale, anneau élastique, écrou à encoches ou entretoise, font également partie du montage et se vérifient avant la fermeture du palier ; un anneau élastique déformé par la pince ne maintient plus la bague. Dans les deux cas, le jeu axial obtenu se mesure au comparateur, il ne se devine pas au toucher.

Le jeu interne du roulement : radial, axial et ce que le serrage lui retire

Le jeu interne d'un roulement est le déplacement possible d'une bague par rapport à l'autre, radialement (jeu radial) ou axialement (jeu axial), avant tout montage. Les catalogues le classent en groupes : C2 (inférieur au normal), CN (normal), C3 et C4 (supérieurs au normal). Un roulement de moteur électrique est très souvent livré en C3, parce que la bague intérieure, serrée et plus chaude que la bague extérieure, consomme une partie du jeu en fonctionnement.

Le serrage de montage dilate la bague intérieure et comprime la bague extérieure : le jeu radial diminue. Une bague intérieure montée serrée perd typiquement une part importante de son serrage en jeu, de l'ordre de 70 à 90 % selon les fabricants pour un arbre plein en acier. À cela s'ajoute la différence de température entre les deux bagues en service. Le jeu de fonctionnement qui reste doit être légèrement positif pour la plupart des roulements à billes et à rouleaux ; un jeu nul ou négatif devient une précharge, voulue sur une broche de machine-outil, destructrice ailleurs.

Sur un roulement à rotule ou à rouleaux cylindriques à alésage conique, cette réduction de jeu devient l'outil de réglage : on enfonce la bague sur le cône jusqu'à obtenir la réduction prescrite, mesurée à la jauge d'épaisseur entre les rouleaux et la bague extérieure, ou par la course axiale sur le cône. C'est la seule méthode fiable pour savoir si la bague est assez serrée sans l'être trop.

Préparer le poste et vérifier les pièces avant la mise en place

La propreté est la première condition d'un montage réussi. Une particule métallique coincée entre une bille et sa piste crée une empreinte dès la première rotation. Le roulement neuf reste dans son emballage jusqu'au moment du montage ; l'huile de protection qui le couvre est compatible avec la plupart des graisses et des huiles minérales, et il ne faut en général pas le laver, sauf si le lubrifiant prévu est incompatible ou si l'emballage a été endommagé.

Avant toute mise en place, l'arbre et le logement se contrôlent : diamètre de portée mesuré au micromètre en deux sections et sur deux diamètres perpendiculaires pour détecter l'ovalisation, état de surface, rayon de raccordement de l'épaulement plus petit que le chanfrein du roulement, perpendicularité de l'épaulement. Un épaulement trop haut empêche le démontage ; trop bas, il ne soutient pas la bague. Les bavures, les traces de grippage et la rouille se suppriment à la toile fine, puis la portée est nettoyée et légèrement huilée pour faciliter l'emmanchement.

• Désignation : comparer celle gravée sur le roulement à celle du plan ou de la nomenclature, suffixes compris (jeu, flasques, cage).
• Pièces voisines : bagues d'étanchéité, entretoises, écrous et rondelles frein neufs, propres et dans le bon ordre de montage.
• Outillage : douilles et bagues de frappe au bon diamètre, presse ou appareil de chauffage disponibles avant de commencer.
• Lubrifiant : graisse ou huile prévue par la conception, en quantité mesurée, dans un récipient fermé.

Montage mécanique de roulements à froid : outils et gestes

Le montage mécanique à froid convient aux petits roulements, en pratique jusqu'à un alésage d'environ 80 mm pour un ajustement modéré, selon les fabricants. Au-delà, l'effort nécessaire pour emmancher la bague devient trop élevé et le risque de grippage sur la portée augmente. La règle est simple à formuler : l'effort d'emmanchement doit être appliqué uniquement sur la bague qui reçoit l'ajustement serré, de façon uniforme sur toute sa face, et dans l'axe.

L'outil de montage : bague de frappe et douille

Un outil de montage pour roulement se compose d'une bague de frappe, dont le diamètre correspond à la bague à emmancher, et d'une douille qui transmet l'effort du marteau ou de la presse. Pour monter la bague intérieure sur l'arbre, la bague de frappe appuie sur la face de la bague intérieure seule ; pour monter un roulement serré dans son logement, elle appuie sur la bague extérieure seule. Si les deux bagues sont serrées en même temps, une bague de frappe double appuie simultanément sur les deux faces. Les boîtes de montage du commerce réunissent plusieurs dizaines de bagues et quelques douilles pour couvrir les tailles courantes d'un atelier.

Le marteau utilisé avec ces outils est un marteau sans rebond, à tête chargée de grenaille, qui délivre un effort progressif. Le marteau d'acier frappé directement sur une bague, un jet en bronze ou un tube de récupération qui ne porte que sur un point font partie des défauts de montage les plus courants : la bague s'incline, se coince sur la portée, et l'effort passe par les éléments roulants. Un roulement qui a reçu un tel choc doit être considéré comme endommagé, même s'il tourne encore librement à la main.

Montage à la presse

La presse mécanique ou hydraulique d'atelier donne un emmanchement plus régulier que le marteau, à condition que l'arbre soit bien perpendiculaire au plateau et que l'effort passe par la bonne bague. Une pièce intermédiaire usinée, appuyant sur toute la face de la bague, remplace la bague de frappe. La pression monte progressivement ; une brusque augmentation de l'effort signale un grippage ou un mauvais alignement, et il faut alors arrêter plutôt que forcer. La bague est enfoncée jusqu'au contact franc avec l'épaulement, contrôlé à la cale de 0,03 mm ou à la lumière.

Montage thermique : chauffage par induction et limites de température

Le montage thermique consiste à dilater la bague intérieure en la chauffant pour qu'elle glisse sans effort sur l'arbre, puis se serre en refroidissant. C'est la technique de montage la plus utilisée pour les roulements de taille moyenne montés serrés, parce qu'elle supprime l'effort axial et donc tout risque de marquer les pistes. Une différence de température de 80 à 90 °C entre la bague et l'arbre suffit en général pour un ajustement serré courant.

Le chauffage par induction est la méthode de référence : l'appareil chauffe le roulement par un courant induit dans sa masse, rapidement et proprement, avec une sonde de température qui coupe la chauffe au seuil réglé. Les appareils récents démagnétisent la pièce en fin de cycle, sans quoi elle attirerait les particules métalliques. Un appareil à induction chauffe aussi bien un roulement complet qu'une bague intérieure seule de roulement à rouleaux cylindriques, et l'induction sert également au démontage de ces bagues. La plaque chauffante thermostatée et l'étuve conviennent aux petites pièces et aux petites séries ; le bain d'huile, longtemps répandu, est déconseillé par les fabricants pour des raisons d'hygiène, de sécurité et de propreté.

La limite à ne pas dépasser est donnée par le fabricant : en règle générale, un roulement ne doit pas être chauffé au-delà d'environ 120 °C, sous peine de modifier la structure de l'acier et la dureté des pistes. Les roulements protégés par des flasques ou des joints et prégraissés supportent mal la chauffe, car le joint et la graisse ont leur propre limite. La flamme d'un chalumeau est à proscrire : elle crée des points chauds qui détrempent l'acier. Une fois la bague en place, il faut la maintenir contre l'épaulement pendant le refroidissement, car elle se rétracte aussi en longueur et peut s'écarter de quelques centièmes.

Montage hydraulique, manchon de serrage et alésage conique

Les gros roulements, et ceux qui doivent se démonter souvent, se montent sur un alésage conique : directement sur une portée conique de l'arbre, sur un manchon de serrage posé sur un arbre cylindrique, ou sur un manchon de démontage. Le manchon de serrage, fendu et fileté, se bloque par un écrou à encoches et une rondelle frein ; il permet de positionner le roulement n'importe où sur un arbre lisse, sans épaulement usiné.

Pour ces montages, la méthode hydraulique remplace le marteau. L'écrou hydraulique est un écrou dont un piston annulaire, alimenté par une pompe manuelle, pousse la bague sur le cône avec un effort élevé et parfaitement axial. La méthode par injection d'huile complète le dispositif : de l'huile sous pression est envoyée entre l'arbre et l'alésage par des canaux et des rainures usinés, ce qui crée un film qui supprime presque tout frottement. Le montage hydraulique réduit fortement l'effort nécessaire, et la même installation sert au démontage.

Sur un cône, le serrage ne se lit pas sur un couple de serrage : il se règle par la réduction du jeu radial, mesurée à la jauge, ou par la méthode de la course axiale, qui mesure au comparateur le déplacement de la bague sur le cône à partir d'une position de départ définie par une pression d'huile donnée. Les fabricants publient les valeurs de course et de réduction de jeu pour chaque taille ; les appliquer évite de serrer « au jugé », source de bagues fissurées ou de roulements trop libres.

Graisser et lubrifier le roulement après la mise en place

La lubrification est souvent citée comme le facteur le plus déterminant de la durée de vie d'un roulement, et elle commence au montage. Un roulement ouvert graissé se remplit complètement, en faisant pénétrer la graisse entre les éléments roulants, tandis que le volume libre du palier n'est rempli qu'en partie, entre 30 et 50 % environ pour les vitesses courantes. Un surremplissage provoque un échauffement par brassage de la graisse, bien visible sur la courbe de température des premières heures de fonctionnement.

La graisse au savon de lithium ou de lithium complexe est la plus employée pour une plage d'environ -20 °C à +120 °C ; les vitesses très élevées, les hautes températures ou les ambiances humides demandent des graisses spécifiques. Pour les paliers à bain d'huile ou à circulation, le niveau se règle au milieu de l'élément roulant le plus bas à l'arrêt. Deux graisses de savons différents ne se mélangent pas sans vérification de leur compatibilité : certaines associations se ramollissent et fuient. Le choix du lubrifiant, des intervalles de regraissage et des méthodes d'application est détaillé avec les huiles et graisses industrielles et leurs systèmes de graissage ; au montage, il s'agit surtout de respecter la quantité et le produit prévus.

Les roulements à flasques ou à joints sont graissés à vie par le fabricant : ils ne se regraissent pas et ne se lavent pas. Leur quantité de lubrifiant est calculée pour la durée de vie prévue, à condition que la température de fonctionnement reste dans la plage de la graisse.

Contrôler un roulement monté : rotation, température et vibrations

Un roulement fraîchement monté se contrôle d'abord à la main : l'arbre doit tourner sans point dur, sans accrochage et sans bruit de grattement. Un point dur régulier indique souvent une bague inclinée ou un défaut d'alignement ; un bruit de grattement, une pollution. Viennent ensuite un essai à vide puis en charge, en surveillant la température du palier. Une élévation de température pendant les premières heures est normale, le temps que la graisse se répartisse ; elle doit ensuite se stabiliser. Une température qui continue de monter signale un serrage excessif, une précharge involontaire ou un excès de graisse.

L'analyse vibratoire complète le contrôle et devient l'outil de suivi dans le temps. Chaque défaut produit une fréquence caractéristique calculée à partir de la géométrie du roulement et de la vitesse de rotation : BPFO pour un défaut de bague extérieure, BPFI pour la bague intérieure, BSF pour un élément roulant et FTF pour la cage. Une mesure de référence prise juste après le montage sert de point zéro pour les mesures suivantes. Ce suivi s'inscrit dans les indicateurs et méthodes de la maintenance industrielle conditionnelle, qui planifie le remplacement avant la casse.

Défauts de montage : ce qu'ils laissent sur les pistes

Un roulement déposé raconte son montage, et l'expertise d'une pièce défaillante identifie souvent l'erreur commise. La norme ISO 15243 classe les modes de détérioration des roulements et sert de référence pour cette lecture. Quelques signes reviennent sur la plupart des problèmes de montage :

• Empreintes régulières au pas des éléments roulants : un choc ou un effort de montage transmis par les billes ou les rouleaux, appelé faux effet Brinell quand il naît de vibrations à l'arrêt.
• Piste de roulement décentrée ou en biais : une bague inclinée, un épaulement non perpendiculaire ou un défaut d'alignement entre deux paliers.
• Portée d'arbre polie ou bague marquée de corrosion de contact : un ajustement trop lâche, la bague a tourné sur sa portée.
• Fissure axiale de la bague intérieure : un serrage excessif, souvent sur un cône enfoncé trop loin.
• Piste bleuie, graisse carbonisée : surchauffe par jeu interne trop faible, précharge ou chauffe excessive au montage thermique.
• Rayures longitudinales sur les rouleaux : assemblage en biais d'un roulement séparable.

Pour éviter ces défauts, chaque intervention gagne à être tracée : méthode employée, température de chauffe, valeurs de jeu ou de course mesurées, lubrifiant et quantité. Ces données aident à comprendre une panne future et à corriger la procédure plutôt que de remplacer indéfiniment la même pièce.

Roulement sur arbre : les cas d'atelier qui reviennent

Peut-on monter un roulement au marteau ?

Un roulement peut se monter au marteau seulement avec un outil de montage adapté : une bague de frappe qui couvre toute la face de la bague serrée et un marteau sans rebond. Frapper directement la bague, ou frapper la bague qui n'est pas ajustée serrée, transmet le choc aux éléments roulants et marque les pistes.

À quelle température chauffer un roulement pour le monter ?

Un écart de 80 à 90 °C au-dessus de la température de l'arbre suffit en général pour monter un roulement serré sans effort, sans dépasser environ 120 °C sauf indication contraire du fabricant. Le chauffage par induction avec sonde de température est la méthode recommandée.

Faut-il laver un roulement neuf avant le montage ?

Un roulement neuf ne se lave généralement pas : son huile de protection est compatible avec la plupart des lubrifiants. Le lavage se justifie si le lubrifiant prévu est incompatible ou si l'emballage a été ouvert et la pièce polluée. Les roulements à flasques ou à joints ne se lavent jamais.

Comment savoir quelle bague monter serrée ?

La bague montée serrée est celle qui tourne par rapport à la direction de la charge. Sur un arbre tournant chargé par un effort de direction fixe, c'est la bague intérieure ; sur une roue folle tournant autour d'un axe fixe, c'est la bague extérieure.
