Convoyeurs industriels : types, fonctionnement et choix pour la production

Bande, rouleaux, chaîne, vis sans fin : les solutions industrielles convoyeurs se choisissent selon le besoin de l'entreprise et du secteur. Un système de convoyage industriel adapté assure le transport entre les postes de production, réduit la manutention et fiabilise la logistique de l'installation.

Comment fonctionne un système de convoyeur industriel

Un convoyeur industriel est un équipement de manutention continue qui assure le transport automatisé des marchandises d'un poste à l'autre sur un trajet fixe, au cœur du processus de production. Les solutions de convoyage diffèrent par l'organe porteur, mais quel que soit le type, on retrouve les mêmes organes : une structure (profilés aluminium ou acier, inox en milieu alimentaire), un organe porteur (bande, rouleaux, chaîne, platines, hélice), une motorisation (motoréducteur ou moteur intégré au rouleau), un dispositif de tension et une commande électrique.

Sur un convoyeur à bande, le tambour moteur entraîne la bande par frottement ; le tambour de renvoi, à l'autre extrémité, sert souvent de tendeur. Entre les deux, des rouleaux ou une sole de glissement supportent la bande. Sur un convoyeur à rouleaux motorisés, chaque zone possède son propre moteur 24 V et sa cellule de détection : la zone n'avance que si la suivante est libre, ce qui permet l'accumulation sans pression des produits.

Le fonctionnement des convoyeurs modernes repose ensuite sur la commande. Des capteurs comptent, détectent les bourrages et déclenchent les aiguillages ; un automate synchronise le convoyeur avec les machines amont et aval. C'est à ce niveau que le convoyage rejoint l'automatisation industrielle, de l'automate au robot : un système de convoyeur automatisé ne se contente plus de transporter, il cadence la ligne de production et remonte des données (débit, arrêts, temps de cycle) vers la supervision.

Le déplacement des matériaux se fait donc selon trois logiques : en continu (bande, vis, vibrant), pas à pas (transfert indexé entre deux postes d'assemblage) ou par accumulation (rouleaux motorisés, chaînes à friction). Cette distinction compte autant que le type de convoyeur lui-même, car elle détermine la manière dont les postes de travail sont alimentés.

Les principaux types de convoyeur et leurs usages

Chaque type de convoyeur répond à une famille de produits. Les catalogues de fabricants en recensent des dizaines de variantes, mais cinq types couvrent l'essentiel des installations industrielles, auxquels s'ajoutent le transport pneumatique et les convoyeurs aériens.

Convoyeur à bande

Le convoyeur à bande est la solution la plus polyvalente : une bande transporteuse en PVC, polyuréthane, caoutchouc ou maille métallique porte des produits de formes irrégulières, des sachets, des pièces usinées ou du vrac. Les bandes à tasseaux ou à crampons permettent de monter une pente là où une bande lisse laisserait glisser la charge. En industrie agroalimentaire, les bandes modulaires en plastique, démontables sans outil, facilitent le nettoyage.

Convoyeur à rouleaux

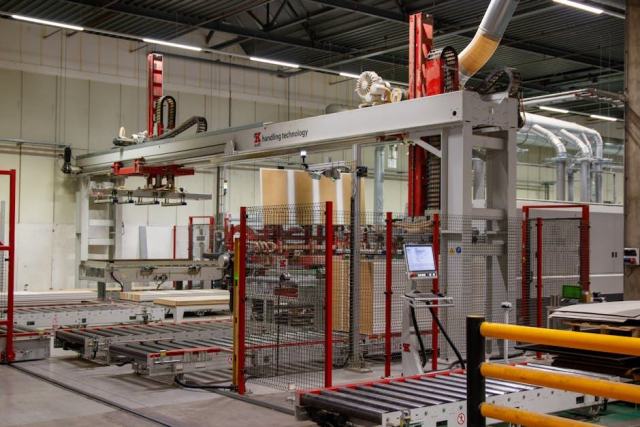

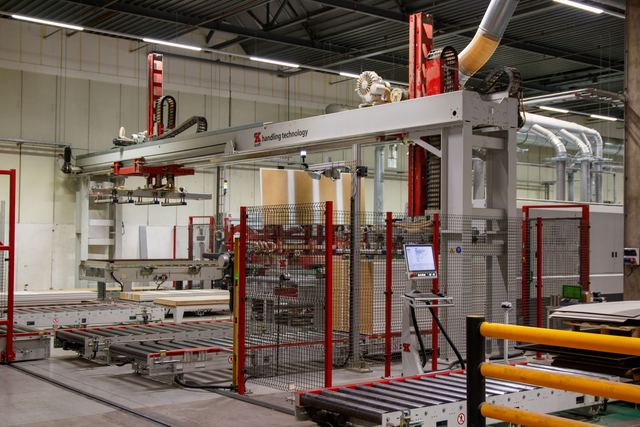

Le convoyeur à rouleaux transporte des charges à fond plat et rigide : cartons, bacs, palettes. Les rouleaux libres, en pente légère, font avancer la charge par gravité ; les rouleaux motorisés autorisent l'accumulation et les changements de direction. C'est le convoyeur type des entrepôts et des lignes d'expédition en logistique.

Convoyeur à chaînes et tapis acier

Le convoyeur à chaînes supporte les charges lourdes, les palettes et les pièces chaudes. En version tapis acier à platines ou à charnières, il évacue les copeaux sous les machines-outils et transporte des pièces en sortie de four de traitement thermique ou de fonderie, là où une bande textile brûlerait.

Vis sans fin et convoyeur vibrant

La vis sans fin pousse un produit en vrac (granulés, farine, copeaux, boues) dans une auge ou un tube grâce à une hélice en rotation ; elle sert aussi de doseur. Le convoyeur vibrant fait avancer le produit par une succession de micro-sauts : il étale, trie et alimente une machine régulièrement, sans organe en mouvement au contact du produit.

Convoyeurs industriels modulaires

Les convoyeurs industriels modulaires en profilés aluminium s'assemblent comme un jeu de construction : courbes, transferts, élévateurs et stations se combinent sans soudure. Ils dominent l'assemblage léger, l'électronique et le transfert de pièces entre postes de travail.

Dans quels secteurs les convoyeurs sont des équipements essentiels

Le convoyage industriel s'est imposé partout où un produit passe par plusieurs postes. Chaque secteur ajoute ses propres exigences au même principe de transport.

• Industrie alimentaire et agroalimentaire : les convoyeurs agroalimentaires sont conçus pour le lavage (inox, bandes alimentaires, absence de zones de rétention). Les matériaux au contact des produits de l'industrie alimentaire relèvent du règlement (CE) n° 1935/2004, et les recommandations de conception hygiénique de l'EHEDG servent de référence aux normes hygiéniques des fabricants.
• Automobile et mécanique : convoyeurs aériens, chaînes à palettes porte-pièces et transferts entre postes de soudure robotisée ou d'assemblage.
• Logistique et entrepôt : rouleaux motorisés, trieurs et lignes de préparation de commandes, où la transitique industrielle relie le stockage technique aux quais.
• Usinage : convoyeurs à copeaux sous les centres d'usinage et les tours, convoyeurs de chargement des machines.
• Pharmacie, chimie, plasturgie : transport pneumatique de poudres et de granulés, avec des contraintes ATEX quand la poussière est explosive.

Côté usinage, le convoyeur à copeaux est souvent l'organe le plus négligé d'une machine. Avant l'achat d'une fraiseuse CNC d'occasion, son état (tapis acier, motoréducteur, raclettes) mérite d'être contrôlé comme le reste : un convoyeur bloqué arrête l'évacuation et finit par arrêter la machine.

Convoyeur industriel : les doutes qui reviennent avant un projet

Quelle différence entre convoyeur et transporteur ?

Convoyeur et transporteur désignent le même équipement de manutention continue ; « transporteur à bande » se lit surtout dans les normes et la documentation ancienne, « convoyeur » dans les catalogues. La différence utile se trouve plutôt entre charges isolées (cartons, pièces) et produits en vrac, qui ne relèvent ni des mêmes types ni des mêmes normes.

Un convoyeur peut-il monter une pente ?

Un convoyeur à bande lisse monte une pente faible ; au-delà, il faut une bande à tasseaux, à crampons ou à bords de contenance, ou un élévateur dédié. L'angle admissible varie avec le produit et la bande : la fiche du fabricant de bande fait foi.

Faut-il un convoyeur sur mesure ?

Un convoyeur sur mesure se justifie quand le produit, l'implantation ou l'environnement sortent des standards (température, lavage, ATEX, encombrement très réduit). Pour des cartons ou des bacs courants, une gamme modulaire suffit et se modifie plus facilement quand la ligne évolue.

Choisir un convoyeur adapté : les critères pour choisir

Choisir un convoyeur commence par décrire le produit, pas par feuilleter une gamme. Six critères pour choisir reviennent dans tous les cahiers des charges, et chacun élimine des solutions.

1. Le produit : dimensions, masse, fond plat ou non, fragilité, température, état (sec, gras, collant, pulvérulent).
2. La cadence : nombre de produits ou tonnage par heure, en pointe et pas seulement en moyenne.
3. Le parcours : longueur, courbes, pentes, changements de niveau, passages piétons à ménager.
4. Le mode de flux : continu, pas à pas ou avec accumulation devant une machine plus lente.
5. L'environnement : lavage, poussière, zone ATEX, froid, bruit admissible au poste de travail.
6. L'intégration : dialogue avec les machines, l'automate et le système de gestion de l'entrepôt.

Une entreprise industrielle qui transporte des marchandises différentes sur la même ligne a un besoin spécifique : une solution de convoyage adaptée à plusieurs formats, avec guides réglables et commande capable de changer de recette. Une ligne de fabrication à produit unique, à l'inverse, gagne à une solution plus simple, conçue pour une seule cadence et donc plus efficace à entretenir. La mise en service, enfin, est une étape clé : essais à vide, puis en charge, réglage des capteurs et formation des opérateurs, avant de signer la réception de l'installation.

Le fabricant de convoyeur sérieux pose ces questions avant de proposer un plan. Un besoin d'un convoyeur fiable se traduit aussi par la disponibilité des pièces d'usure (bandes, rouleaux, chaînes) et par la qualité de la documentation de maintenance, deux points à comparer entre offres au même titre que la conception.

Calculer la vitesse d'un convoyeur à partir de la cadence

La vitesse d'un convoyeur se déduit de la cadence voulue et du pas, c'est-à-dire la distance entre deux produits consécutifs, écart compris. Le calcul tient en une ligne de quotient : vitesse (m/s) = cadence (produits par heure) × pas (m) ÷ 3 600. Les concurrents en parlent rarement, alors que c'est la première vérification d'un projet.

Exemple de calcul, avec des valeurs choisies pour l'illustration : une ligne de conditionnement doit sortir 1 200 cartons par heure ; chaque carton mesure 0,40 m dans le sens du transport et l'on garde 0,10 m d'écart, soit un pas de 0,50 m. La vitesse nécessaire est 1 200 × 0,50 ÷ 3 600 = 0,17 m/s environ. Si la cadence de pointe atteint 1 500 cartons par heure, la vitesse passe à 0,21 m/s : c'est cette valeur de pointe qui dimensionne le motoréducteur, avec une marge.

Le même raisonnement sert à vérifier une accumulation : si la machine aval s'arrête 2 minutes, le convoyeur amont doit stocker 1 200 ÷ 60 × 2 = 40 cartons, soit 20 m de zone d'accumulation au pas de 0,50 m. Ce calcul montre vite si l'implantation prévue suffit ou s'il faut ajouter un tampon. Pour le vrac, on raisonne en débit massique (tonnes par heure) à partir de la section de produit sur la bande et de sa masse volumique.

Optimiser les flux de production grâce au convoyage

Un convoyeur bien placé sert d'abord à optimiser les flux : il supprime les allers-retours de chariots, la manutention manuelle de charges et les stocks intermédiaires posés au sol. La réduction des déplacements internes est souvent le gain le plus visible d'un projet de convoyage, avant même l'augmentation de la productivité.

Les systèmes de convoyage intégrés relient les postes dans l'ordre du processus de production : réception, usinage, contrôle, assemblage, conditionnement, expédition. Les systèmes de manutention ainsi organisés imposent un rythme régulier, rendent les goulets d'étranglement visibles et libèrent la main d'œuvre des tâches de port de charge au profit de la surveillance et du contrôle. L'ergonomie du poste de travail en bénéficie aussi : hauteur de travail fixe, charge présentée à portée de main.

Les enjeux de convoyage dépassent le transport : flexibilité, performance, durabilité. Une ligne modulaire se reconfigure quand le produit change ; des moteurs qui ne tournent que lorsqu'une charge est présente consomment moins qu'un convoyeur tournant en continu ; des composants standard réduisent l'immobilisation en cas de panne. Ces choix de conception déterminent les performances à long terme bien plus que la vitesse affichée.

Le convoyeur industriel devient aussi un levier d'automatisation : couplé à un robot de palettisation, à une étiqueteuse ou à un poste de contrôle par vision, il améliore la traçabilité des marchandises et la régularité de la ligne. Pour un site industriel qui grandit, cette approche par modules permet d'ajouter un tronçon ou un aiguillage sans arrêter toute la production, ce qui reste la marque d'une solution industrielle bien pensée.

Sécurité, normes et maintenance des installations de convoyage

La sécurité d'un convoyeur se joue aux points d'entraînement : tambours, rouleaux de renvoi, pignons et chaînes peuvent happer une main ou un vêtement. Les normes européennes NF EN 619 (charges isolées) et NF EN 620 (convoyeurs à courroie pour produits en vrac) fixent les protections attendues : carters, arrêts d'urgence accessibles le long du parcours, câbles d'arrêt d'urgence sur les grandes longueurs. Le convoyeur relève aussi de la réglementation machines : la directive 2006/42/CE, remplacée par le règlement (UE) 2023/1230 à partir du 20 janvier 2027. Répondre aux normes de sécurité fait partie de la conception, pas d'un ajout en fin de chantier.

La maintenance d'un convoyeur porte sur quelques points répétitifs : tension et alignement de la bande (une bande qui dérive s'use sur la structure), état des rouleaux et de leurs roulements, allongement et graissage des chaînes, usure des raclettes et des hélices, contrôle des capteurs. Ces opérations trouvent leur place dans un plan de maintenance industrielle préventive, avec des fréquences tirées des notices du fabricant et des arrêts constatés.

Enfin, pour comparer les familles de matériel sous l'angle de la manutention pure (largeurs de bande, pas de chaîne, diamètres de rouleaux), la page consacrée aux convoyeurs de manutention et à leurs organes détaille les composants. Des solutions fiables et robustes reposent sur ce suivi régulier autant que sur le choix initial du type de convoyeur.
